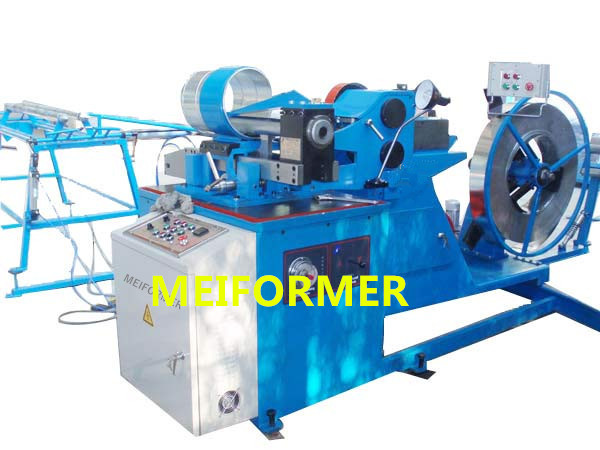

螺旋風管機（模具頭）1300
本公司是專業研發、制造、加工螺旋風管機的頗具規模的中國廠家。由我公司研制的管模螺旋風管機可加工出直徑范圍100-2000mm的螺旋風管，具有送風阻力小、強度大和密封性能好、加工轉換各種直徑快速、生產效率高、性能穩定、長度范圍廣。適合過濾、通風、除塵、環保、建筑等行業應用。
產品介紹(Introduction)
螺旋風管機采用氣動和液壓相結合的動力系統，由PLC控制，操作簡便。切割方式有兩種：滾剪切割和同步等離子切割。管子厚度為0.5-1.2mm時，可采用滾剪切割；管子厚度為1.5-2mm時，采用等離子切割。本設備由開卷機、主機、出料臺三部分組成。
1. 開卷機(decoiler)
開卷機是立式送料機構，料帶內卷直徑450-520mm，外卷直徑1200mm，最大載重1200kg。開卷機裝在滑軌上，由尾部的小型電動機驅動，達到調整進料角度的目的。
2. 主機 (main machine)
整形輥：將鋼帶進行多道軋形；續料輥可左右調整，以調整鋼帶左右翻邊大小。
送料輥：起送料作用，下面有油缸將料帶加緊，壓力由電接點壓力表進行調節。
出料板：起導向作用，并裝有折邊輪，將料帶子母口進行折邊。

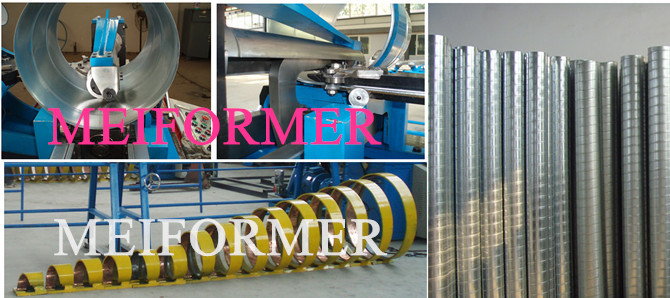

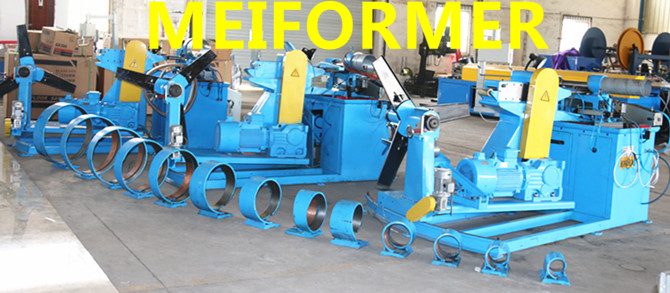

卷管部分：成型頭模具、合口輪等，合口輪可升降，也可左右微調。
切割部分：滾剪或等離子同步跟蹤切割，步進電機帶動滾珠絲杠傳動，控制精確。
控制部分：電氣系統、液壓系統、氣動系統。
3. 出料架(run-off table):出料架有氣缸驅動的自動翻料功能。
產品介紹(Introduction)
螺旋風管機采用氣動和液壓相結合的動力系統，由PLC控制，操作簡便。切割方式有兩種：滾剪切割和同步等離子切割。管子厚度為0.5-1.2mm時，可采用滾剪切割；管子厚度為1.5-2mm時，采用等離子切割。本設備由開卷機、主機、出料臺三部分組成。
1. 開卷機(decoiler)
開卷機是立式送料機構，料帶內卷直徑450-520mm，外卷直徑1200mm，最大載重1200kg。開卷機裝在滑軌上，由尾部的小型電動機驅動，達到調整進料角度的目的。
2. 主機 (main machine)
整形輥：將鋼帶進行多道軋形；續料輥可左右調整，以調整鋼帶左右翻邊大小。
送料輥：起送料作用，下面有油缸將料帶加緊，壓力由電接點壓力表進行調節。
出料板：起導向作用，并裝有折邊輪，將料帶子母口進行折邊。
卷管部分：成型頭模具、合口輪等，合口輪可升降，也可左右微調。
切割部分：滾剪或等離子同步跟蹤切割，步進電機帶動滾珠絲杠傳動，控制精確。
控制部分：電氣系統、液壓系統、氣動系統。
3. 出料架(run-off table):出料架有氣缸驅動的自動翻料功能。
|
直徑范圍 |
100- 1300mm |
|
材料 |
鍍鋅板:0.5-1.0mm，帶寬：137mm |
|
開卷機 |
垂直式,最大載重 1200kg, 內徑:460-520mm,外徑:1200mm |
|
生產速度 |
0-35米/分鐘,可調 |
|
切割刀具 |
滾剪切割 |
|
動力系統 |
剪切和翻料采用氣動，出料輥壓緊采用液壓 |
|
成型頭模具 |
鋼制 |
|
總重量 |
2000kg |
|
外形尺寸 |
主機:3400x1800x1800mm |
|
出料架:2100x1200x1100mm |
|
|
總功率 |
12.5kw |
|
電源 |
380V/50Hz/3Ph |
|
控制臺 |
按鈕式 |
